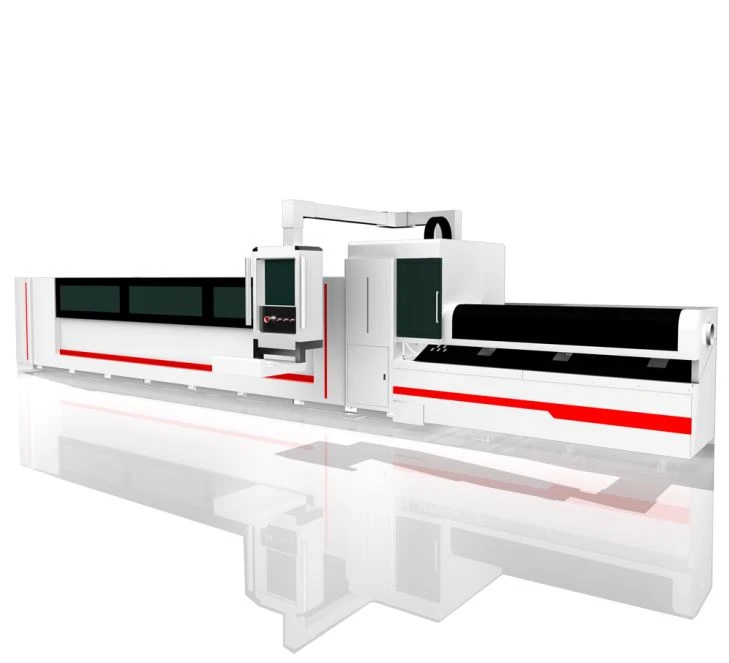

Volledige dekking Automatische bundel laden Fiber Laser Pipe snijmachine
1. Automatische buisbundel laden
2. Automatische materiaaluitlijning
3. Automatische invoer en rotatie
4. Vezellaserbuisknipsel
5. Lossen beschikbaar
IPG lasersnijcapaciteit
| RESONATOR IPG | YLS-1KW | YLS-2KW | YLS-3KW | YLS-4KW | YLS-6KW |
| Vermogen (W) | 1000 | 2000 | 3000 | 4000 | 6000 |
| Aanbevolen koelvermogen (kW) | 2,1 | 4,2 | 6,4 | 8,5 | 12,6 |
| Elektrische voeding (kW) | 3,1 | 6,1 | 9,1 | 12,1 | 18,2 |
| Maximale plaatdikte: | |||||
| Staal (mm) | 10 | 15 | 20 | 20 | 25 |
| Roestvrij staal (mm) | 4 | 8 | 12 | 15 | 20 |
| Aluminium (mm) | 2 | 6 | 12 | 12 | 15 |
| Messing (mm) | 2 | 4 | 6 | 8 | 10 |
| Koper (mm) | 2 | 4 | 6 | 8 | 10 |
Mogelijkheden van moderne buissnijmachines

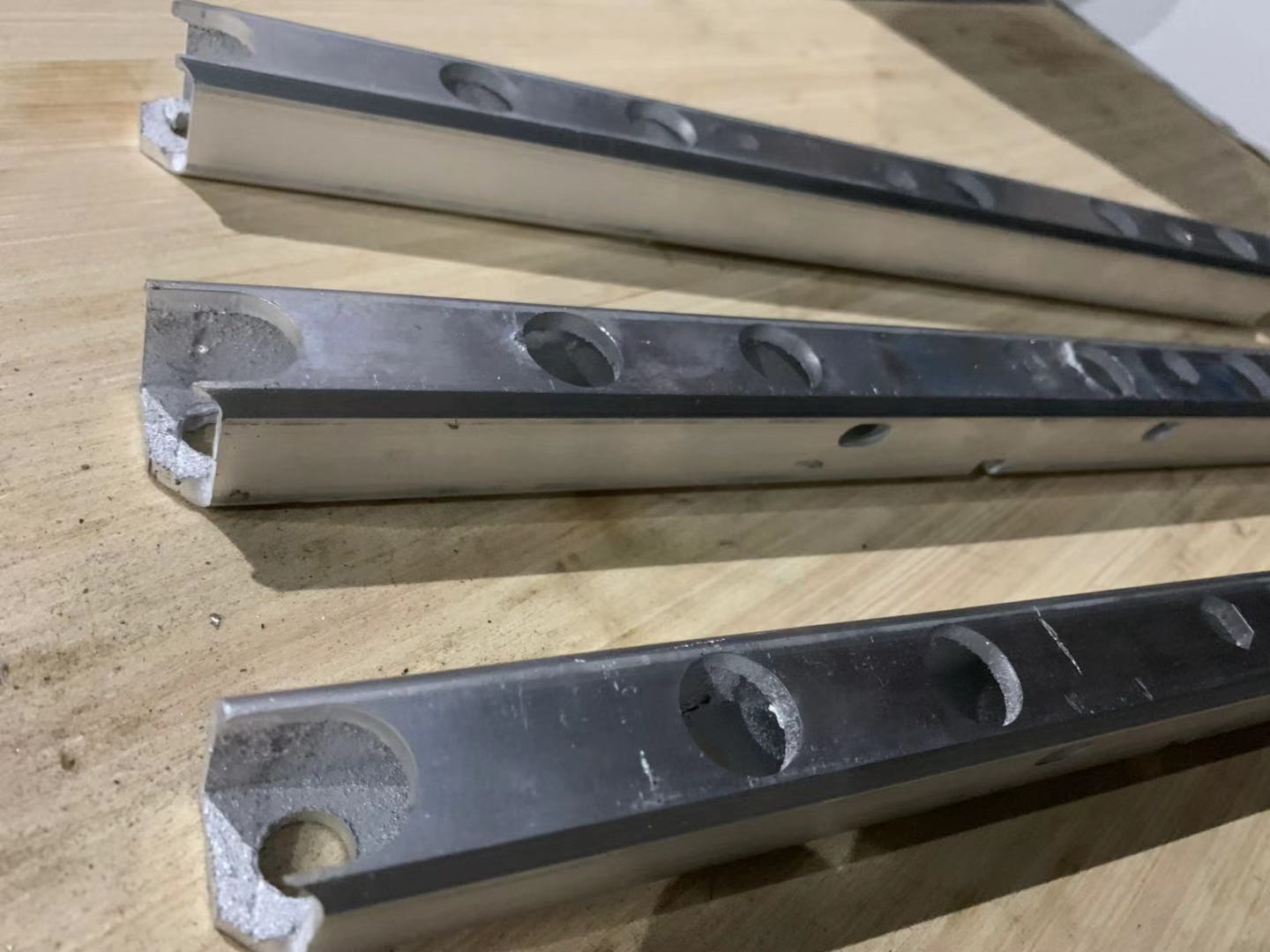

Relatieve nieuwkomers in de metaalverwerkende en fabricerende industrie, lasermachines worden gebruikt voor cutoff; afschuining (3D laserkop); en het snijden van gleuven, gaten, inkepingen en andere kenmerken van elke denkbare maat en vorm in buis en pijp. Meest gebruikt voor het snijden van het favoriete materiaal van de maakindustrie, zacht staal, zijn ze ook nuttig voor het snijden van roestvrij staal, aluminium en titanium.
Lasersnijmachines voor algemene fabricagewerkzaamheden accepteren doorgaans buislengtes van maximaal 12 m en zijn uitgerust met laadwagens die grote bundels buizen bevatten.
Het kan informatie in CAD-formaat accepteren en de informatie gebruiken voor het nestelen van onderdelen en het ontwikkelen van snijreeksen en paden.
Populaire tags: volledige dekking automatische bundel laden fiber laser pijp snijmachine, China, leveranciers, fabrikanten, fabriek, prijs
configuraties
| Nee | Item | QTY | Merk |
| 1 | Laserbron | 1 | IPG / Raycus |
| 2 | Laserkop | 1 | Zwitserland Raytools |
| 3 | Controle systeem | 1 | Cypcut |
| 4 | Machinebed | 1 | Plaat gelast stalen paneel |
| 5 | Elektrisch deel | 1 | Schneider |
| 6 | Pneumatisch deel | 1 | SMC |
| 7 | Geleiderail | 1 | Taiwan Hiwin 35 mm |
| 8 | Spiraalvormig rek | 1 | Taiwan YYC 3mol |
| 10 | Nestingsoftware | 1 | / |
| 11 | Motor | 1 | Yaskawa Servo Sigma 7 |
| 12 | reducer | 1 | Frankrijk Motorvario |
| 13 | Waterkoeler | 1 | Hanli (Optie: Tongfei) |
| 14 | Luchtcompressor | 1 | Keuze |
| 15 | Stofafzuiging | 1 | toppunt |
| 16 | Afvalinzameling | 1 | Trolley voor materiaal korter dan 250 mm |
bestek
| Item | Parameter | |
| 1 | Maximale reissnelheid | 70m / min |
| 2 | Lasergolflengte | 1070-1080 nm |
| 3 | Minimale snijbreedte | 0.2mm |
| 4 | Nominaal uitgangsvermogen | 10-100% (100 W-1000 W) |
| 5 | X- en Y-as positioneernauwkeurigheid | ≤ ± 0,03 mm |
| 6 | Herhaal de positioneringsnauwkeurigheid | ≤ ± 0.02mm |
| 7 | Beschikbare gesneden pijpvorm | Vierkant, rond, rechthoekig, ovaal, hoek, kanaal, enz. |
| 8 | Versnelling | 1G |
| 9 | Oliesystemen | Automatisch oliën |
| 10 | Effectieve snijlengte | 6000 mm / 8000 mm / 10000 mm (aangepaste volgorde aanvaardbaar) |
| 11 | Maat (LT-6020) | 11 * 3.9 * 2.5m (lengte * breedte * hoogte) |
| macht | 35KW | |
| 13 | Stroomvoorziening | 380v50Hz ± 10% |
| 14 | Rode positionering | Ja |
| 15 | Hulpgassen | Zuurstof, stikstof, lucht |
| 16 | Ondersteunde bestandsindelingen | IGS (beschikbaar PRO / E. UG, Solid werkt foto) |
| 17 | Diameter | 20 mm-220 mm (aangepaste bestelling aanvaardbaar) |
| 18 | Laservolgsysteem | Automatische opvolging |
| 19 | Lengte staartafval | <> |
| 20 | Leiding laden Max diameter | 200mm |
| 21 | Leiding laden max. Gewicht | 150kg |
