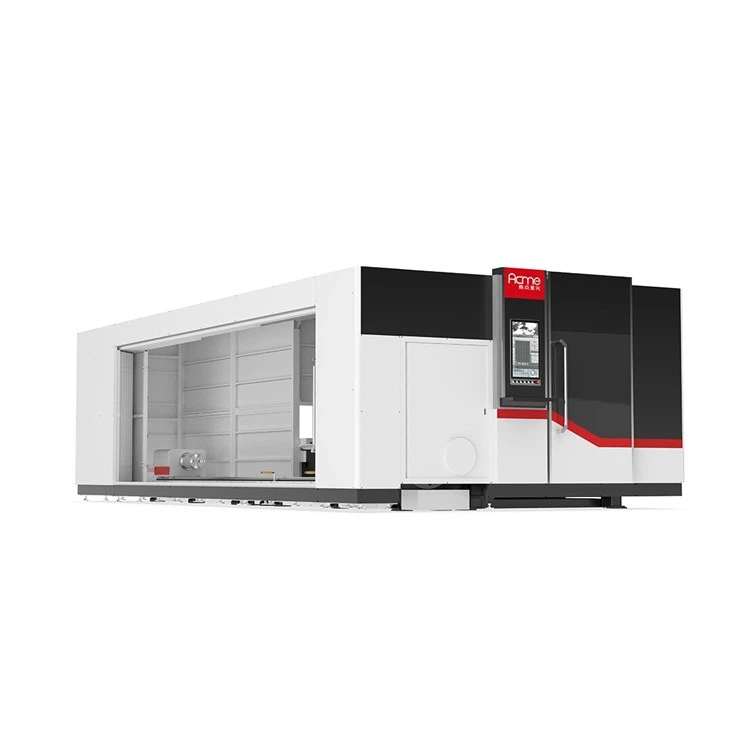

12 kW gecombineerde lasersnijmachine
ACME gecombineerde plaat- en buisvezellasersnijmachine LP-6025DT25
12 kW gecombineerde lasersnijmachine
*Snijformaat blad 6000x2500mm
*Twee ruilsnijtafels met beschermhoes
*Snijlengte buis 6000 mm, diameter 16-250 mm
*Maxphotonics fiberlaserbron van 12000 W
*G5 type QBH betere bescherming voor gesneden hoogreflecterende materialen
*Boci BLT642H Autofocus lasersnijkop
*CypCut 3000S EtherCAT Snijcontrolesysteem
*CypNest Sheet Nesting Software permanente geldigheidversie
*TubeT-pijpnestsoftwarepermanente geldigheidversie
*INOVANCE EtherCAT servomotor en driver
* Zwaar sterk stalen lasmachinebed
*CE-veiligheidsstandaard lichtbescherming en elektrische onderdelen
*FSCUT RayBox kan machine verbinding laten maken met MES-systeem

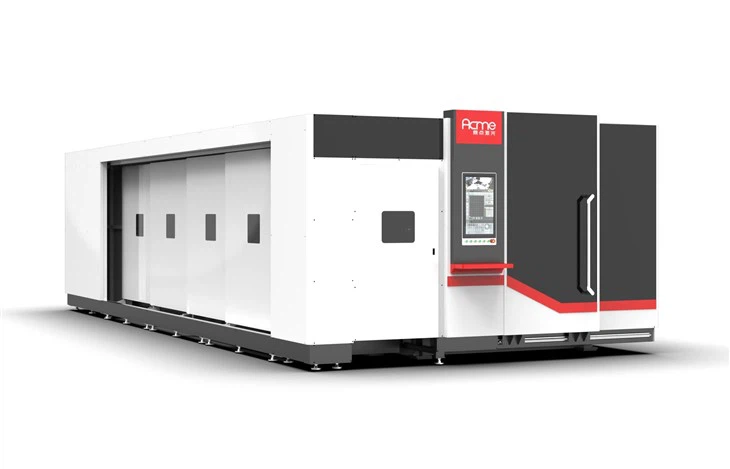

12 kW gecombineerde lasersnijmachine
|
Onderdeel |
Configuratie |
|
|
Laserbron |
MAXfotonica 12000W % 2c China |
|
|
Snijkop |
Boci BLT642H Autofocus, China (Autofocusfunctie en hoogteaanpassingssysteem) |
|
|
Waterkoeler |
Hanli, China |
|
|
Snijtafel |
Twee innerlijke verwisselbare, beschermhoes |
|
|
Hoofdgedeelte van de machine |
CNC-besturingssysteem |
CypCut 3000S EtherCAT% 2c China |
|
Software voor het nesten van vellen |
CypNest-software voor het nesten van platen |
|
|
Software voor het nesten van buizen |
TubesT-software voor het nesten van buizen |
|
|
Servomotor en bestuurder |
INOVANCE EtherCAT, China |
|
|
Elektrisch onderdeel |
Schneider, Frankrijk |
|
|
Pneumatisch onderdeel |
SMC, Japan |
|
|
Voeringgeleiderail |
HIWIN, Taiwan |
|
|
Rek |
YYC, Taiwan |
|
|
Reductiemiddel |
MOTORREDUCER, Frankrijk |
|
|
Oliesysteem |
Automatisch zelfsmerend systeem |
|
|
FSCUT RayBox |
RayBox kan verbinding maken met het MES-systeem |
|
|
Stofafzuigsysteem |
7,5 kW uitlaatluchtventilator en pijp |
|
|
Reserveonderdelen gratis |
42 (mondstuk, lens, keramische behuizing) |
|
|
Machine onderdelen |
Technische specificaties |
|
|
Blad Snijgrootte |
6000x2500mm |
|
|
Grootte van pijpsnijding |
6000 mm, 16-250mm diameter |
|
|
X-as |
Reis (mm) |
3050 |
|
Onbelast MAX. Snelheid (m/min) |
120 |
|
|
Y-as |
Reis (mm) |
6800 |
|
Onbelast MAX. Snelheid (m/min) |
132 |
|
|
Z-as |
Reis (mm) |
350 |
|
Onbelast MAX. Snelheid (m/min) |
80 |
|
|
Positioneringsnauwkeurigheid |
±0.03/1000 mm |
|
|
Herhaal positioneringsnauwkeurigheid |
±0.02/1000 mm |
|
|
Stroomvoorziening |
3-fase, 380 V, 50 Hz |
|
|
Hulp snijgas |
Zuurstof / Stikstof / Perslucht |
|
|
Machinegrootte |
16080*4639*2494mm (L*B*H) |
|
12KW Gecombineerde lasersnijmachine Hoofdconfiguratie
|
|
MAXphotonics 12000W Fiberlaserbron ondersteuning voor G5-type QBH 2 jaar garantietijd. Levensduur van meer dan 100,000 uur. Laag energieverbruik: bespaar energie en bescherm het milieu. Het foto-elektrische conversiepercentage bedraagt maximaal 40-50%. |
|
|
G5 Type QBH Betere bescherming voor gesneden hoogreflecterende materialen zoals aluminium, messing enz. |
|
BociBLT642H Autofocus snijkopd
Stabiel en efficiënt snijden Gloednieuwe optische oplossingen worden geleverd met automatische scherpstelling met gesloten lus. Slakkenvrij snijden, mondstukkoeling en waterkoelingsensor worden ondersteund. Maak het snijden stabieler en efficiënter. Gemakkelijk te onderhouden Lage reparatiekosten Gebruiksklare optieklade, lens vervangen in 5 minuten. Slimme en veilige verwerking Groepen interne sensoren voor realtime gesloten-lusmonitoring. Snelle diagnose zorgt voor een vroegtijdige waarschuwing. |
Snijmonster van metaalplaten en buizen
Machinefoto's
